關於電子海圖機與GPS軌跡記錄器航跡資料的運用與轉檔


這次放船前,美中不足,出門前沒先開機確認,GARMIN GPSMAP 521S機器沒有讀到海圖卡,而無法呈現詳細的海圖圖資,不過GPS的各項功能都是正常的,事後拿到GARMIN 總公司檢測,原因是海圖卡的轉接卡(SD卡規格)接觸不良,工程師換了一個轉接卡就讀到海圖的圖資了,順便請工程師幫我升級軟體,並得知還有另一款更新的電子海圖軟體HomePort,可以下載到電腦撥放魚探的測深記錄,這部分有空時再來測試。

當初會買GARMIN三合一電子海圖機的原因就是因為這家公司的電子海圖機航跡資料可以下載到電腦上做事後分析,當然也可以預先規劃航程上載到電子海圖機。

HOLUX GPSport260記錄的航跡
我用了 HOLUX GPSport260,充滿電可用時間約12~13小時,所以航程若超過這個時間一定要充電,這次因為忘了帶連接線所以途中一些軌跡沒有收集到。

但是GARMIN GPSMAP 521S有記錄到,但前一小段的航跡沒有儲存或是資料量限制被覆蓋不得而知,所以想將這兩項GPS軌跡資料做一整合。

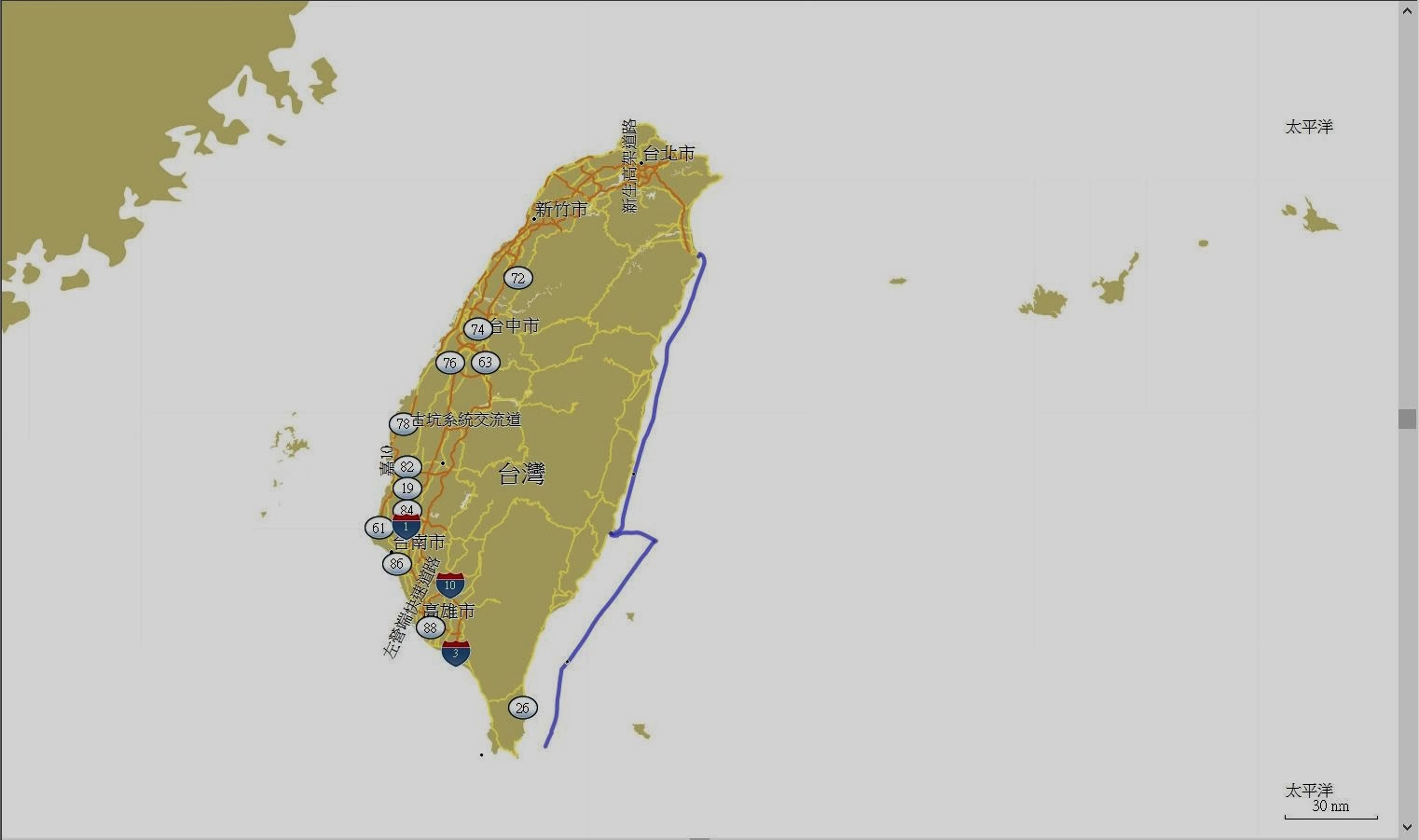

GARMIN GPSMAP 521S收集的航跡

這分屬兩家不同公司的GPS資料格式,雖然都可以在Google 地球上呈現航跡與資料,但是Google 地球並沒有詳細海圖的圖資可以後續利用與分析。

所以我準備將HOLUX GPS資料轉到GARMIN的電子地圖軟體 MapSource上

這個就要先查看各家的GPS資料格式

MapSource接受的資料格式為:


HOLUX ezTour Plus提供轉檔的格式有:


但是試過HOLUX轉檔GPX的格式並不為MapSource所接受,出現無法匯入的訊息視窗

也試過所附編輯工具ezTour Planner 可以匯入從MapSource匯出的GPX格式檔案

但是從ezTour Planner匯出的GPX檔案確無法匯入MapSource

參考更多相關GPS資料轉檔資源
Route and track Conversion Tools and Other Goodies - ADVrider
http://www.advrider.com/forums/showthread.php?t=619167

其中以下這個轉檔工具可以直接上傳網站轉檔後下載

http://www.gpsvisualizer.com/


就這樣可以將兩部不同的機器所記錄的GPS航跡資料,合併起來,將Garmin缺的那段航跡資料補上,如此可以了解航跡在電子海圖上詳細的圖資。

合併航跡

合併航跡後放大瀏覽。
 同時也可以將HOLUX所缺的航跡從Garmin那邊補上

ezTour Planner合併航跡資料
比較兩種圖資

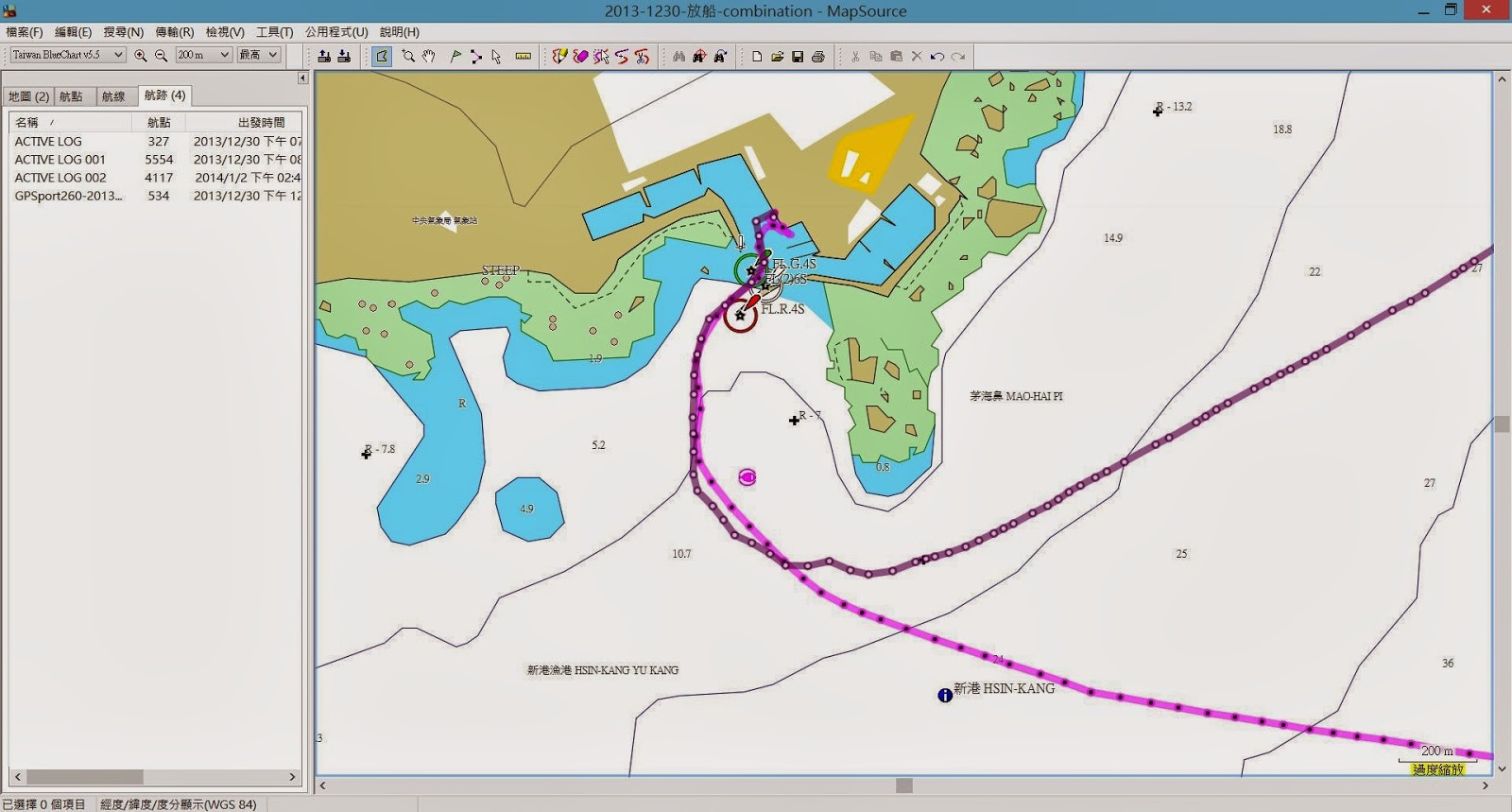

-MapSource-台東新港-

ezTour Planner-台東新港
MapSource-南方澳
HOLUX ez Tour Plus-南方澳
